产品介绍
一、简介：
（1）产品概述

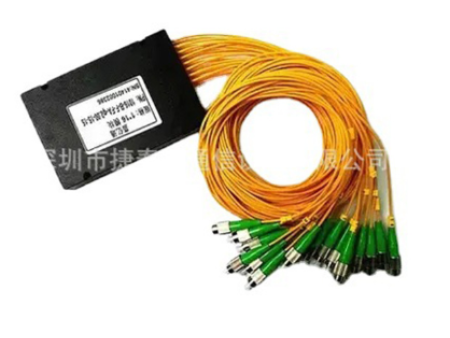

光纤分路器是把光信号分路/合路的光纤无源器件， 一般是对同一波长的光信号进行分离或者合路。按照光纤分路器端口排布不同，可以分为对称的星型分路器和不对称的树型分路器；按照光纤类型可以分为单模光纤分路器和多模光纤分路器；按照带宽可以分为窄带光纤分路器和宽带光纤分路器。按照制作方法常见的为熔融拉锥（FBT）型分路器、平面光波导（PLC）分路器。常见问题的处理：
输出端的某个通道或者所有通道指标异常。这是常见的问题，通常情况下，分路器部分不良的可能性比较小，主要集中在连接器部分，而连接器又主要集中在光纤端面上，生产现场一般的处理方法有：
将异常的通道用擦拭棒蘸酒精将套筒和内部连接器的端面清洁。 同时也将测试线的连接器清洁，然后再重新检测。检测合格后，将清洗过的防尘帽安装在适配器上。将机架或托盘上的备用通道或者不用的通道孔用硅胶堵头或者适配器堵塞，以防止灰尘等进入。
光分路器主要光性能定义
光分路设备的光电性能包括工作波长、插入损耗、偏振相关损耗、端口插损均匀性、回波损耗、方向性等。
插入损耗
插入损耗是指光分路器接入到系统中对系统衰耗的影响度量，是影响PON系统传输距离和性能的关键的指标。定义为分路器工作波长在规定输出端口的光功率相对全部输入光功率的减少值。
偏振相关损耗
用来衡量光分路器性能对于传输光信号的偏振态的敏感程度的参数。定义为传输光信号的偏振态在0°～360°变化时，光分路器各输出端口输出光功率的变化量。
均匀性
用来衡量均分PLC分路器的“不均匀程度”的参数，表示端口插损的一致性，即PLC光分路器在工作带宽范围内，均匀分光的光分路器各输出端口输出光功率的变化量。
回波损耗
回波损耗是指光分路器引起的输入光功率沿输入路径返回的量度。
方向性是用来衡量光分路器定向传输性能的参数，是指分路器正常工作时，输入一侧非输入端子输出光功率与输入端子的输入光功率的比值。
详细的参数指标如下：
类型
1×2
1×4
1×8
1×16
1×32
1×64
工作波长 (nm)
1260～1650
光纤类型
G657A 或客户指定
插入损耗(dB)（P/S 级）
3.8/4.0
7.1/7.3
10.2/10.5
13.5/13.7
16.5/16.9
20.5/21.0
损耗均匀性 (dB)
0.4
0.6
0.8
1.2
1.5
2.0
回波损耗(dB)（P/S 级）
55/50
55/50
55/50
55/50
55/50
55/50
偏振相关损耗(dB)
0.2
0.2
0.2
0.25
0.3
0.35
方向性(dB)
55
55
55
55
55
55
波长相关损耗(dB)
0.3
0.3
0.3
0.5
0.5
0.5
温度稳定性(-40～85 ℃)(dB)
0.4
0.4
0.4
0.5
0.5
0.5
连接头类型
客户指定
工作温度(℃)
-40～85
储存温度(℃)
-40～85
器件封装尺寸(mm) (长×宽×高)
40×4×4
40×4×4
40×4×4
50×4×4
50×7×4
60×12×4
盒式模块尺寸(mm) (长×宽×高)
100×80×10
100×80×10
100×80×10
120×80×18
120×80×18
140×115×18
微型模块尺寸(mm) (长×宽×高)
60×7×4
60×7×4
60×7×4
60×12×4
80×20×6
100×40×6
2×NPLC Splitter
参数
端口
2X2
2X4
2X8
2X16
2X32
2X64
光纤类型
SMF-28e或者客户指定
工作波长(nm)
1260～1650
插入损耗(dB)
典型值
3.8
7.4
10.8
14.2
17.0
21.0
最大值
4.2
7.8
11.2
14.6
17.5
21.5
损耗均匀性 (dB)
最大值
1.0
1.4
1.5
2.0
2.5
2.5
回波损耗 (dB)
最小值
50
50
50
50
50
50
偏振相关损耗 (dB)
最大值
0.2
0.2
0.4
0.4
0.4
0.5
方向性 (dB)
最小值
55
55
55
55
55
55
波长相关损耗(dB)
最大值
0.8
0.8
0.8
0.8
0.8
1.0
温度相关损耗(-40~+85℃)
最大值
0.5
0.5
0.5
0.8
0.8
1.0
操作温度 (℃)
-40~+85
储存温度(℃)
-40~+85
