产品介绍
PLC平面波导型光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。
PLC光分路器的封装是制造光分路器的难点.封装技术直接影响到产品的性能.
详细的参数指标如下：
类型
1×2
1×4
1×8
1×16
1×32
1×64
工作波长 (nm)
1260～1650
光纤类型
G657A 或客户指定
插入损耗(dB)（P/S 级）
3.8/4.0
7.1/7.3
10.2/10.5
13.5/13.7
16.5/16.9
20.5/21.0
损耗均匀性 (dB)
0.4
0.6
0.8
1.2
1.5
2.0
回波损耗(dB)（P/S 级）
55/50
55/50
55/50
55/50
55/50
55/50
偏振相关损耗(dB)
0.2
0.2
0.2
0.25
0.3
0.35
方向性(dB)
55
55
55
55
55
55
波长相关损耗(dB)
0.3
0.3
0.3
0.5
0.5
0.5
温度稳定性(-40～85 ℃)(dB)
0.4
0.4
0.4
0.5
0.5
0.5
连接头类型
客户指定
工作温度(℃)
-40～85
储存温度(℃)
-40～85
器件封装尺寸(mm) (长×宽×高)
40×4×4
40×4×4
40×4×4
50×4×4
50×7×4
60×12×4
盒式模块尺寸(mm) (长×宽×高)
100×80×10
100×80×10
100×80×10
120×80×18
120×80×18
140×115×18
微型模块尺寸(mm) (长×宽×高)
60×7×4
60×7×4
60×7×4
60×12×4
80×20×6
100×40×6
2×NPLC Splitter
参数
端口
2X2
2X4
2X8
2X16
2X32
2X64
光纤类型
SMF-28e或者客户指定
工作波长(nm)
1260～1650
插入损耗(dB)
典型值
3.8
7.4
10.8
14.2
17.0
21.0
最大值
4.2
7.8
11.2
14.6
17.5
21.5
损耗均匀性 (dB)
最大值
1.0
1.4
1.5
2.0
2.5
2.5
回波损耗 (dB)
最小值
50
50
50
50
50
50
偏振相关损耗 (dB)
最大值
0.2
0.2
0.4
0.4
0.4
0.5
方向性 (dB)
最小值
55
55
55
55
55
55
波长相关损耗(dB)
最大值
0.8
0.8
0.8
0.8
0.8
1.0
温度相关损耗(-40~+85℃)
最大值
0.5
0.5
0.5
0.8
0.8
1.0
操作温度 (℃)
-40~+85
储存温度(℃)
-40~+85
应用：
PLC光分路器：用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。

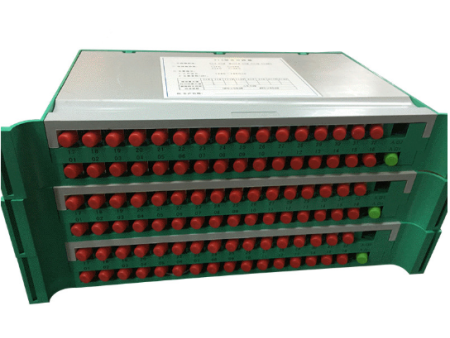

机架式：安装在19寸的OLT机柜内;在光纤分支入户时，提供的安装设备是标准数字机柜;当ODN需要放置于桌上时。
ABS盒式（常规尺寸(MM)有100*80*10 120*80*18 140*115*18.）：安装在19寸标准机架内;在光纤分支入户时，提供的安装设备是光缆交接箱;在光纤分支入户时，客户指定的设备内安装。
裸纤式：①安装在各种类型的尾纤盒内。②安装在各种类型的测试仪表内及WDM系统。
分支器型：①安装在各种类型的光配器材内。②安装在各种类型的光测试仪表内。
微型：①安装在光缆接头盒内。②安装在模块盒内。③安装在配线箱内。

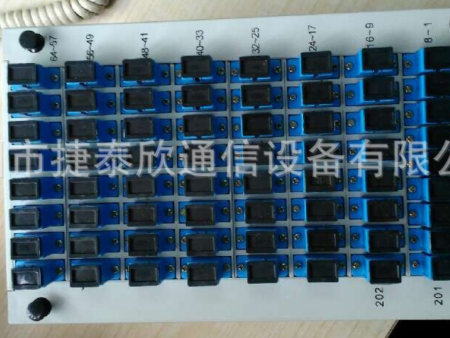

插片式：本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。
托盘式：适用于各类型的光纤分路器、波分复用器等集成安装使用。
选用光纤连接器、适配器，低插入损耗、高回波损耗；
注：单层托盘可配置1分16适配器接口，双层托盘可配置1分32适配器接口。
优点
（1）损耗对传输光波长不敏感，可以满足全波长的传输需要。
（2）分光均匀，可以将信号均匀分配给用户。
（3）结构紧凑，体积小,可以直接安装在现有的各种交接箱内，不需 te shu 设计留出很大的安装空间。
（4）单只器件分路通道很多，可以达到32路。
（5）多路成本低，分路数越多，成本优势越明显。
（6）供货周期短，目前所有材料基本上已经国产化。
①类型
PLC
②输入形式
1=1 channel ,2=2 Channels
③输入光纤类型
B=250um Bare Fiber ,L=900um Loose Tube
④输入光纤长度
1.2M,1.5M可根据客户要求
⑤输出形式
04=4Channels,08=Channels,16/32/62~~~~~
⑥输出光纤类型
B=250um Bare Fiber ,L=900um Loose Tube
⑦输出光纤长度
1.2M,1.5M可根据客户要求
⑧连接头类型
SC/FC/ST/LC/MU/SMA (PC/APC) OR NONE
