产品介绍

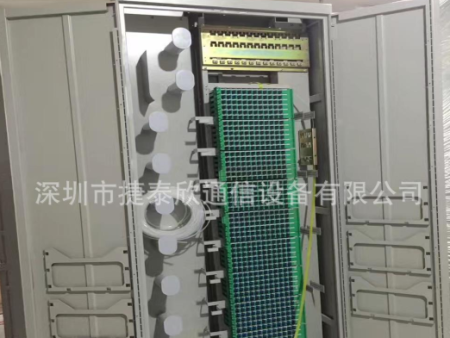

产品说明:综合配线柜集音频、数字、光纤于一体，是完成外线电缆与程控交换机之间、数字复用设备与数字复用设备之间以及外线光缆与光通信设备之间连接的综合设备。适用于远端局、模块局、商业大厦等通信系统中。
产品结构:机架外形:尺寸可根据项目单位要求生产
机柜材料:（1）机架架体为钣金件，应采用Q235或以上的冷钢轧板，立柱等支撑部件厚度≥1.5mm。（2）其他部件材料厚度≥1.2mm。
机柜接地:机架有完善的接地系统，机架上应安装截面面积不小于35mm2的接地铜条.
机柜表面:机架整体采用静电喷塑处理，安装立柱镀彩锌处理或静电喷塑处理
产品特点:采用19"标准安装机柜，可安装多种19"标准设备。设备模块化设计配置灵活，安装快捷;配置光纤熔接、配线单元，适合普通与带状光纤使用，熔接、配线灵活、方便;配置数字配线单元，完成数字电路的连接、分配与调度;配置音频配线单元完成外线电缆与交换设备的电路连接分配与调度，上下走线均可。
产品技术参数:
光配线部分:
工作温度：-5℃~+40
相对湿度：≤85%（+30℃）大气压力：70kpa~106kpa
标称工作波长：1310nm,1550nm
连接器损耗（包括插入、互换和重复）：<0.2dB
连接器回波损耗：FC/PC，≥50 dB;FC/APC≥60dB
机架高压防护接地装置与机架间绝缘电阻≥1000MΩ/500V（DC）
机架高压防护接地装置与机架间耐压≥3000V（DC）/ 1 min不击穿、无飞弧。

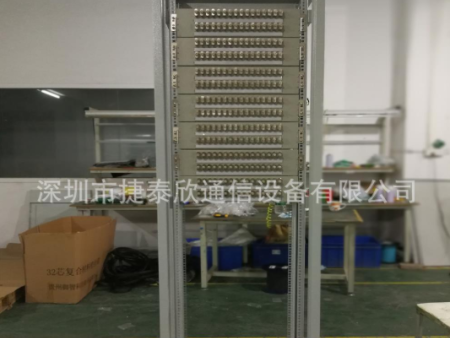

数字配线部分:
工作温度：-5℃~+40℃
相对湿度：≤85%（+30℃）
大气压力：70kpa~106kpa
特性阻抗：75Ω
工作速率：2Mb/s、8Mb/s、34Mb/s、140Mb/s、155Mb/s。
同轴连接器接触电阻：外导体≤2.5mΩ;内导体≤10mΩ
绝缘电阻：≥1000 MΩ/500V（DC）
耐电压： ≥1000 V（50Hz.AC）/1 min不击穿、无飞弧。
回线间串音防卫度 ：≥70dB(50 kHz~233MHz)
介入损耗：≤0.3 dB （50Hz~233MHz）
回波损耗： ≥18 dB（50Hz~233MHz）
拉脱力： >50N
连接器寿命≥1000次
音频配线部分:
工作温度：-5℃~+40℃
相对湿度：≤85%（+30℃）
大气压力：70kpa~106kp
绝缘电阻：≥1000 MΩ（任意互不相连的接线端子间）
抗电强度：1000V（50Hz.AC.）/1 min不击穿、无飞弧
间接触电阻：〈9 mΩ
卡接点接触电阻：〈3 mΩ
气密性：未被腐蚀面积≥50%
拉脱力：≥25N
适用导线：线径0.4～0.6mm单股绝缘铜导线
卡接寿命： >200次
塑料件阻燃性能：符合GB4609标准FV-0级
保安单元技术性能:
绝缘电阻： >1000 MΩ
常温下电阻值：≤20Ω（25℃）， a、b线间阻值差≤2Ω
直流击穿电压：190V～260V
脉冲击穿电压：≤800V
不动作电流：100mA,1小时不动作（环境温度40℃）
动作电流：350mA,动作时间≤20 s;750mA,动作时间≤5 s;1A, 动作时间≤1.5s;2A, 动作时间≤0.5 s3A, 动作时间≤0.2 s
FS 动作时间：交流220V，2.5a，动作时间≤15s
